Устройство мостового крана



Рассмотрим на примере мостового двухбалочного крана его устройство и основные компоненты которые в большей части можно и отнести и к однобалочным опорным и подвесным кранам

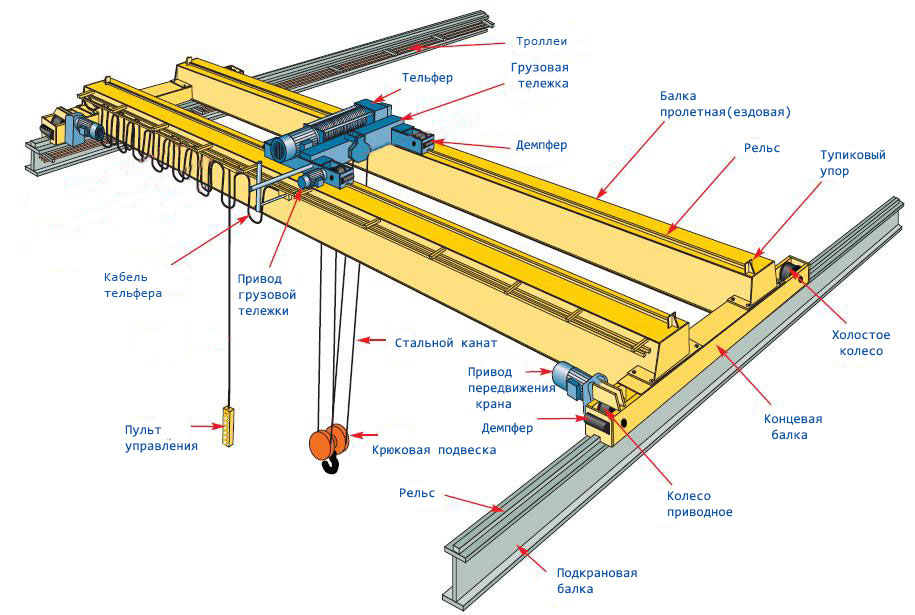

устройство мостового крана

Балка пролетная(ездовая)- главная несущая конструкция крана предназначенная для передвижения грузовой тележки. В зависимости от типа крана и его грузоподъемности может иметь следующие основные конфигурации:

  1. Ездовая балка мостового крана коробчатого сечения представляет из себя металлоконструкцию сваренную из листового металла и имеет прямоугольный профиль.
  2. Мост трубчатого сечения с приваренным для усиления металлоконструкции двутавровой балкой.
  3. Пролетная балка из двутаврового сечения применяется только на кранах мостовых с облегченным режимом работы.
  4. Решетчатая конструкция пролетной балки

Концевая балка является опорным элементом пролетной балки и представляет собой жесткую сварную металлическую конструкцию чаще всего коробчатого сечения, с установленной на ней ходовой частью крана.

Металлическая конструкция концевой балки состоит из двух поясов, двух вертикальных стенок и диафрагм, размещенных внутри балки. Для установки ходовой части крана к концевым балкам приваривают посадочные платики с обработанными поверхностями, к которым при помощи болтов крепят буксы с ходовыми колесами. Соединение главных балок моста с концевыми осуществляют сваркой.

Грузовая тележка двухбалочных мостовых кранов представляет из себя сварную металлоконструкцию, посредством которой происходит перемещение груза вдоль пролетных балок, а также его подъема. На однобалочных мостовых кранах функцию грузовой тележки выполняет электрическая таль. В целом механизм передвижения грузовой тележки аналогичен механизму передвижения крана.

Привод передвижения крана представляет из себя механизм состоящий из мотор-редукторов приводящий в движение приводные колеса крана расположенные на концевых балках. Поскольку привод передвижения расположен на обоих концевых балках важной задачей обеспечения равномерности нагрузки является синхронность работы мотор-редукторов. Однако для малых пролетов возможно изготовление с одним центральным приводом.

Подкрановые рельсы мостовых кранов имеют другой профиль относительно железнодорожных и маркируются в зависимости от грузоподъемности и режима работы крана следующим образом: КР 70, КР80, КР100, КР120, КР140. Также в качестве рельса на передвижение грузовой тележки может выступать стальной квадрат если нагрузка на тележку не столь велика.

Крановые колеса на мостовых кранах могут иметь различные габариты и изготавливаются из стали 65Г с последующей закалкой поверхности катания. Приводными называют те колеса которые работают совместно с мотор-редукторами и обеспечивают передвижение крана вдоль цеха.

Крюковая подвеска включает блоки, которые вместе с верхними блоками на раме тележки и огибающим блоки канатом образуют полиспаст. На мостовых кранах для обеспечения при подъеме-опускании груза только его вертикального перемещения, создания равномерной нагрузки на опоры барабана и благоприятных условий для нагружения пролетной части моста применяют сдвоенные полиспасты, т. е. такие, при которых на барабан одновременно наматываются две ветви каната.
